Монтаж гибкой черепицы Тегола
Модель ПРЕСТИЖ ЭЛИТ
Для монтажа кровельного покрытия ПРЕСТИЖ ЭЛИТ необходимо гладкое, сухое и чистое основание, которое может быть выполнено из ОСП (ориентированно-стружечной плиты), фанеры повышенной влагостойкости, шпунтованной, обрезной доски, железобетонных плит и т.д. Допустимые перепады по высоте и промежутки между элементами основания не должны превышать 2 мм.

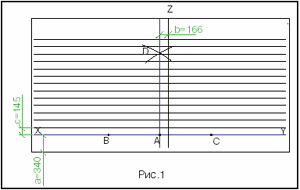

Разметка крыши
-
Используя «отбивку» (мелованную шнурку), проведите линию XY, проходящую параллельно линии конька на расстоянии a=34 см от линии карниза;
-
условную середину этой линии обозначьте точкой А;
-
по обе стороны от точки А на одинаковом расстоянии, равном примерно 1,5 м, отметьте точки В и С;
-
Используя шнурку как циркуль с одним концом в точке В и длиной, большей, чем АВ, но меньшей, чем ВС (приблизительно 2 м), сделайте засечку над точкой А. Повторите тоже действие из точки С. Полученные таким образом дуги пересекаются в точке D;
-
отбейте мелованной шнуркой прямую линию через точки AD до верха крыши, обозначив таким образом центральную линию ската;
-
параллельно АD на расстоянии b=16,6 см отбейте линию Z;
-
начиная от линии XY, отбейте параллельные горизонтальные линии с шагом c=14,5 см до верха ската.
Дополнительная гидроизоляция
-
«Сейфити» – гидроизоляционная битумная мембрана на полиэстровой основе, толщина 3 мм/2 мм, ширина 1 м, длина рулона 10 м/15 м;
-
«Айсбар» – самоклеящаяся самоуплотняющаяся мембрана из СБС-битума с защитным полимерным слоем, толщина 1,1 мм, ширина 1 м, длина рулона 25 м и 15 м.
Для дополнительной гидроизоляции кровли могут использоваться следующие рулонные подкладочные материалы:
При этом «Сейфити» фиксируется по нижнему краю битумной мастикой «Битустик», а поверхнему и боковым – кровельными гвоздями (см. ниже) с шагом 10 см. Продольный и поперечный нахлесты проклеиваются битумной мастикой «Битустик», герметизируя при этом гвозди, фиксирующие предыдущий ряд. Место на хлеста выравнивается при помощи шпателя и теплового строительного фена.
«Айсбар» после снятия нижней защитной пленки аккуратно (без образования воздушных пузырей) наклеивается на основание кровли и укатывается металлическим валиком для лучшей склейки с основанием.
Укладка материала
-

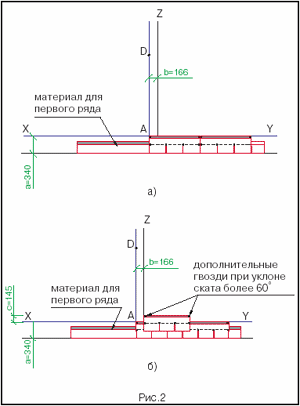

По линии карниза укладывается специальный самоклеящийся рулонный материал для рулонный ряда, при этом предварительно снимается защитная пленка с его изнаночной стороны (рис. 2а);
-
Далее снимается защитная пленка с лицевой стороны уложенной полосы;
-
укладка черепицы начинается от линии AD, при этом ее верхний край выравнивается по линии XY (рис. 2б);
-
следующий ряд укладывается от линии Z (со смещением 16,6 см от AD) (рис. 2б);
-
следующий – от AD;
-
в указанном порядке выполняется укладка материала на всей кровле. Специальные пазы на каждом листе облегчают выравнивание рядов при укладке.
1. Защитные пленки с верхней части листа черепицы и с битумных клеевых полос необходимо снимать.
2. При необходимости изо гнуть лист черепицы рекомендуется предварительно подогреть его с нижней стороны.
3. Листы черепицы рекомендуется резать кровельным ножом с прямым лезвием со стороны меди.
4. Укладку черепицы рекомендуется производить в трикотажных перчатках.
Фиксация листов
Для крепления гибкой черепицы ПРЕСТИЖ ЭЛИТ используются Специальные нержавеющие стальные гвозди улучшенного прилегания (ершеные) с гладкими широкими шляпками.
Каждый лист черепицы ПРЕСТИЖ ЭЛИТ крепится 4 гвоздями (ось гвоздей на линии битумных клеевых полос) таким образом, чтобы гвоздь прошивал и верхний край нижележащего листа черепицы (рис. 2б).
При укладке материала на скатах с уклоном более 60 градусов лист должен крепиться 6 гвоздями (2 дополнительных гвоздя фиксируют верхние углы листа на расстоянии от краев 2,5 см).
Ендова
-
В качестве защитного подкладочного слоя применяется гидроизоляционная мембрана «Сейфити» шириной 1 м (по 50 см в каждую сторону от оси Ендовы). гидроизоляционную мембрану зафиксировать по краям гвоздями с шагом 10 см;
-

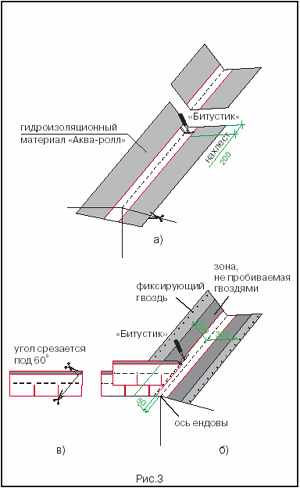

ровно по центру Ендовы расстилается специальный рулонный материал «Аква-ролл», фиксируется в верхней части двумя гвоздями и обрезается в нижней части по линии карниза (рис. 3а);
-
сначала приклеивается и фиксируется по краю гвоздями с шагом 10 см одна половина «Аква-ролла», например правая (при этом снимается защитная пленка с ее изнаночной стороны);
-
Далее формируется ендова, т.е. «Аква-роллу» путем последовательного надавливания придается форма основания кровли;
-
только после этого снимается защитная пленка с изнаночной стороны Второй половины «Аква-ролла», которая затем приклеивается к основанию кровли и фиксируется гвоздями.
-
с обеих сторон от оси Ендовы на расстоянии 5 см от нее отбиваются линии;
-
непосредственно перед укладкой в ендову черепицы, защитная пленка с лицевой стороны «Аква-ролла» снимается и на самоклеящуюся поверхность укладываются Листы черепицы, обрезанные в соответствии с заранее отбитыми линиями (рис. 3б);
Конек
-
укладка ПРЕСТИЖ ЭЛИТ по обоим скатам должна производиться таким образом, чтобы Листы черепицы выступали минимум на 7 см за линию конька;
-

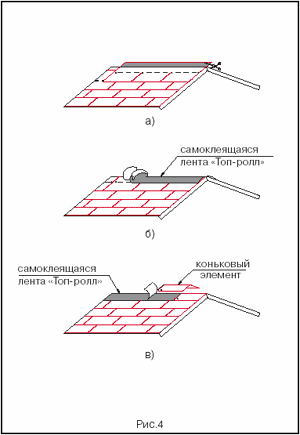

выступающие части листов обрезаются (рис. 4а);
-
линия соединения материала на скатах покрывается специальной самоклеящейся лентой «Топ-ролл» (рис. 4б);
-
Далее снимается защитная пленка с верхней стороны ленты «Топ-ролл»;
-
затем устанавливаются внахлест Специальные коньковые элементы, при этом с их нижней стороны также снимается защитная пленка; коньковые элементы должны хорошо прижиматься к основанию кровли (направление укладки по преимущественному направлению ветра). Каждый коньковый элемент фиксируется двумя латунными гвоздями длиной 35 мм, которые перекрываются следующим коньковым элементом (рис. 4в).
