Монтаж гибкой черепицы Тегола

Модель НОРДИК

Для монтажа кровельного покрытия Нордик необходимо гладкое, сухое и чистое основание, которое может быть выполнено из ОСП (ориентированно-стружечной плиты), фанеры повышенной влагостойкости, шпунтованной, обрезной доски, железобетонных плит и т.д. Допустимые перепады по высоте и промежутки между элементами основания не должны превышать 2 мм.

Разметка крыши

• Используя «отбивку « (мелованную шнурку), проведите линию XY, проходящую параллельно линии конька на расстоянии a=19,5 см от линии карниза;

• условную середину этой линии обозначьте точкой А;

• по обе стороны от точки А на одинаковом расстоянии, равном примерно 1,5 м, отметьте точки В и С;

• Используя шнурку как циркуль с одним концом в точке В и длиной, большей, чем АВ, но меньшей, чем ВС (приблизительно 2 м), сделайте засечку над точкой А. Повторите тоже действие из точки С. Полученные таким образом дуги пересекаются в точке D;

• отбейте мелованной шнуркой прямую линию через точки AD до верха крыши, обозначив таким образом центральную линию ската;

• параллельно АD на расстоянии b=16,5 см отбейте линию Z;

• начиная от линии XY, отбейте параллельные горизонтальные линии с шагом c=14,3 см до верха ската.

Дополнительная гидроизоляция

Для дополнительной гидроизоляции кровли могут использоваться следующие рулонные подкладочные материалы:

• «Сейфити» – гидроизоляционная битумная мембрана на полиэстровой основе, толщина 3 мм/2 мм, ширина 1 м, длина рулона 10 м/15 м;

• «Айсбар» – самоклеящаяся самоуплотняющаяся мембрана из СБС-битума с защитным полимерным слоем, толщина 1,1 мм, ширина 1 м, длина рулона 25 м и 15 м.

При этом «Сейфити» фиксируется по нижнему краю битумной мастикой «Битустик», а поверхнему и боковым – кровельными гвоздями (см. ниже) с шагом 10 см. Продольный и поперечный нахлесты проклеиваются битумной мастикой «Битустик», герметизируя при этом гвозди, фиксирующие предыдущий ряд. Место на хлеста выравнивается при помощи шпателя и теплового строительного фена.

«Айсбар» после снятия нижней защитной пленки аккуратно (без образования воздушных пузырей) наклеивается на основание кровли и укатывается металлическим валиком для лучшей склейки с основанием.

Укладка материала

• Начальный ряд формируется из листов черепицы НОРДИК с обрезанными лепестками. Полученные таким образом полосы шириной 19,5 см укладываются по линии карниза в обе стороны от линии Z (рис. 2а) и фиксируются по нижнему краю битумной мастикой «Битустик», а по верхней кромке 4 гвоздями (ось гвоздей на 5 см ниже верхнего края полосы). На гидроизоляционную мембрану «Сейфити» начальный ряд может быть наплавлен при помощи теплового строительного фена.

• Далее первый ряд черепицы укладывается от линии AD (рис. 2б);

• Второй ряд укладывается от линии Z (со смещением 16,5 см от AD) (рис. 2б);

• Третий – от AD;

• в указанном порядке выполняется укладка материала на всей кровле. Специальные риски на каждом листе облегчают выравнивание и смещение рядов при укладке.

Для крепления гибкой черепицы НОРДИК используются кровельные гвозди улучшенного прилегания с гладкими широкими шляпками. Длина гвоздей зависит от толщины и типа обрешетки.
Каждый лист черепицы НОРДИК крепится 4 гвоздями таким образом, чтобы гвоздь прошивал и верхний край низлежащего листа черепицы (рис. 2в). При укладке материала на скатах с уклоном более 60 градусов лист должен крепиться 6 гвоздями (2 дополнительных гвоздя фиксируют верхние углы листа на расстоянии от краев 2,5 см).

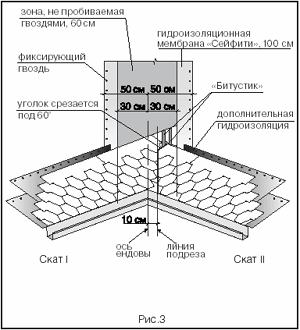

Ендова

В качестве защитного подкладочного слоя применяется гидроизоляционная мембрана «Сейфити» шириной 1 м (по 50 см в каждую сторону от оси ендовы). Гидроизоляционная мембрана фиксируется по краям гвоздями с шагом 10 см. На гидроизоляционную мембрану черепица фиксируется битумной мастикой «Битустик», либо наплавляется при помощи теплового строительного фена. Устройство ендов выполняется способом «Подрез».

• Укладка начинается со ската меньшей протяженности или с меньшим уклоном (скат I);

• на прилегающем скате (II) вдоль оси ендовы на расстоянии 30 см от нее отбивается линия;

• лист черепицы, подходящий к ендове со ската I, заходит за ось ендовы на прилегающий скат II на расстояние 30 см и обрезается по линии (при этом лист фиксируется битумной мастикой «Битустик», либо наплавляется при помощи теплового строительного фена);

• данные действия повторяются до тех пор, пока скат I не будет полностью закрыт черепицей;

• на прилегающем скате II параллельно оси ендовы на расстоянии 10 см от нее отбивается линия подрезки;

• лист, подходящий к ендове со ската II, должен доходить до линии подрезки и обрезаться по ней. Верхний уголок обрезанного края листа подрезается под углом 60° (5 х 3 см – рис. 3);

• фиксация листов в ендове осуществляется при помощи битумной мастики «Битустик», либо на плавлением при помощи теплового строительного фена;

• данные действия повторяются до тех пор, пока укладка ендовы не будет завершена.

Конек

Верхний ряд черепицы доводится до линии конька (ребра), его выступающая часть перегибается через конек и фиксируется на противоположном скате.
Коньковые элементы нарезаются непосредственно из листов черепицы НОРДИК (рис. 4) и укладываются внахлест на коньки и ребра (направление укладки по преимущественному направлению ветра, нахлест 5,1 см). Каждый коньковый элемент фиксируется двумя гвоздями, которые перекрываются следующим коньковым элементом. Для лучшего прилегания и гибкости нижнюю сторону конькового элемента рекомендуется прогреть при помощи теплового строительного фена и обработать по периметру битумной мастикой «Битустик».
