Монтаж гибкой черепицы Тегола
КЛАССИК и СТАНДАРТ
Для монтажа кровельного покрытия классик и стандарт необходимо гладкое, сухое и чистое основание, которое может быть выполнено из ОСП (ориентированно-стружечной плиты), фанеры повышенной влагостойкости, шпунтованной, обрезной доски, железобетонных плит и т.д. Допустимые перепады по высоте и промежутки между элементами основания не должны превышать 2 мм.
Разметка крыши
-

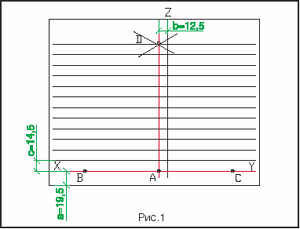

Используя «отбивку» (мелованную шнурку), проведите линию XY, проходящую параллельно линии конька на расстоянии a=19,5 см от линии карниза.
-
условную середину этой линии обозначьте точкой А.
-
По обе стороны от точки А на одинаковом расстоянии, равном примерно 1,5 м, отметьте точки В и С.
-
Используя шнурку как циркуль с одним концом в точке В и длиной, большей, чем АВ, но меньшей, чем ВС (приблизительно 2 м), сделайте засечку над точкой А. Повторите тоже действие из точки С. Полученные таким образом дуги пересекаются в точке D.
-
отбейте мелованной шнуркой прямую линию через точки AD до верха крыши, обозначив таким образом центральную линию ската.
-
параллельно АD на расстоянии b=12,5 см отбейте линию Z.
-
начиная от линии XY, отбейте параллельные горизонтальные линии с шагом c=14,5 см до верха ската.
Дополнительная гидроизоляция
-
«Сейфити» – гидроизоляционная битумная мембрана на полиэстровой основе, толщина 3 мм/2 мм, ширина 1 м, длина рулона 10 м/15 м;
-
«Айсбар» – самоклеящаяся самоуплотняющаяся мембрана из СБС-битума с защитным полимерным слоем, толщина 1,1 мм, ширина 1 м, длина рулона 25 м и 15 м.
Для дополнительной гидроизоляции кровли могут использоваться следующие рулонные подкладочные материалы:
При этом «Сейфити» фиксируется по нижнему краю битумной мастикой «Битустик», а поверхнему и боковым – кровельными гвоздями (см. ниже) с шагом 10 см. Продольный и поперечный нахлесты проклеиваются битумной мастикой «Битустик», герметизируя при этом гвозди, фиксирующие предыдущий ряд. Место на хлеста выравнивается при помощи шпателя и теплового строительного фена.
«Айсбар» после снятия нижней защитной пленки аккуратно (без образования воздушных пузырей) наклеивается на основание кровли и укатывается металлическим валиком для лучшей склейки с основанием.
При уклоне скатов кровли более 30° гидроизоляционную мембрану достаточно уложить в ендовы, по карнизу (шириной не менее двух метров), вокруг дымоходных труб, вентиляционных шахт, мансардных окон, а также в других местах вероятного скопления снега и образования «ледяных линз».
Укладка материала
-
Начальный ряд формируется из листов черепицы КЛАССИК, обрезанных по линии, образованной конечными точками вырезов. Полученные таким образом полосы шириной 19,5 см укладываются по линии карниза в обе стороны от линии Z (рис. 2а) и фиксируются по нижнему краю битумной мастикой «Битустик», а по верхней кромке 4 гвоздями (ось гвоздей на 5 см ниже верхнего края полосы). На гидроизоляционную мембрану «Сейфити» начальный ряд может быть наплавлен при помощи теплового строительного фена.
-

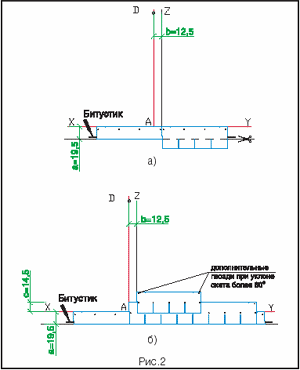

Далее первый ряд черепицы укладывается от линии AD (рис. 2б).
-
Второй ряд укладывается от линии Z (со смещением 12,5 см от AD) (рис. 2б).
-
Третий — от AD.
-
В указанном порядке выполняется укладка материала на всей кровле. Специальные пазы и риски на каждом листе облегчают выравнивание и смещение рядов при укладке.
Для крепления гибкой черепицы кровельные гвозди улучшенного прилегания с гладкими широкими шляпками (диаметр гвоздя ~3.2 мм, диаметр шляпки ~10 мм). Длина гвоздей зависит от толщины и типа обрешетки. Каждый лист черепицы КЛАССИК крепится 4 гвоздями таким образом, чтобы гвоздь прошивал и верхний край низлежащего листа черепицы (рис. 2 в). При укладке материала на скатах с уклоном более 60 градусов лист должен крепиться 6 гвоздями (2 дополнительных гвоздя фиксируют верхние углы листа на расстоянии от краев 2,5 см).
Ендова
-
Укладка начинается со ската меньшей протяженности или с меньшим уклоном (скат I);
-
на прилегающем скате (II) вдоль оси ендовы на расстоянии 30 см от нее отбивается линия;
-
лист черепицы, подходящий к ендове со ската I, заходит за ось ендовы на прилегающий скат II на расстояние 30 см и обрезается по линии (при этом лист фиксируется битумной мастикой «Битустик», либо наплавляется при помощи теплового строительного фена);
-
данные действия повторяются до тех пор, пока скат I не будет полностью закрыт черепицей;
-
на прилегающем скате II параллельно оси ендовы на расстоянии 10 см от нее отбивается линия подрезки;
-

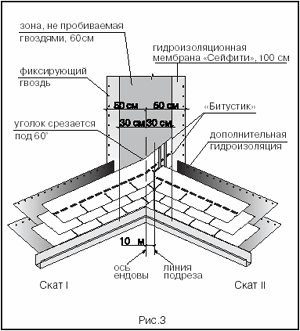

лист, подходящий к ендове со ската II, должен доходить до линии подрезки и обрезаться по ней. Верхний уголок обрезанного края листа подрезается под углом 60° (5 х 3 см – рис. 3);
-
фиксация листов в ендове осуществляется при помощи битумной мастики «Битустик», либо на плавлением при помощи теплового строительного фена;
-
данные действия повторяются до тех пор, пока укладка ендовы не будет завершена.
В качестве защитного подкладочного слоя применяется гидроизоляционная мембрана «Сейфити» шириной 1 м (по 50 см в каждую сторону от оси ендовы). Гидроизоляционная мембрана фиксируется по краям гвоздями с шагом 10 см. На гидроизоляционную мембрану черепица фиксируется битумной мастикой «Битустик», либо наплавляется при помощи теплового строительного фена. Устройство ендов выполняется способом «Подрез».
Конек
Верхний ряд черепицы доводится до линии конька (ребра), его выступающая часть перегибается через конек и фиксируется на противоположном скате.

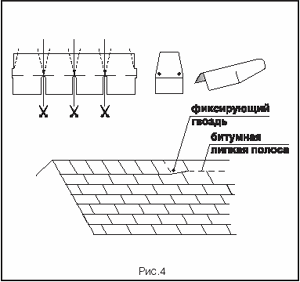

Коньковые элементы нарезаются непосредственно из листов черепицы КЛАССИК (рис. 4) и укладываются внахлест на коньки и ребра (направление укладки по преимущественному направлению ветра, нахлест 5,1 см). Каждый коньковый элемент фиксируется двумя гвоздями, которые перекрываются следующим коньковым элементом. Для лучшего прилегания и гибкости нижнюю сторону конькового элемента рекомендуется прогреть при помощи теплового строительного фена и обработать по периметру битумной мастикой «Битустик».
